雙螺桿塑料造粒機 科好塑料回收造粒生產線技術方案
方案編號： K1908
客戶名稱：
項目名稱： 1臺套 HTE50平行同向雙螺桿擠出機造粒生產線
加工物料： 改性造粒
產 量： 200kg/h
浙江科好塑料機械有限公司
地址： 浙江省余姚市朗霞街道進士第路88號
2019年8月6日星期一
商務報價
1：供貨清單及設備報價：

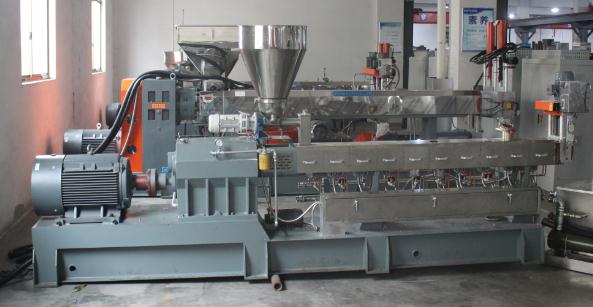

1 HTE50平行同向雙螺桿擠出機 1套
含： 一臺 55kw 交流電機，交流變頻調速控制
一套 彈性柱銷式聯軸器
一套 高強度減速分配齒輪箱（配強制潤滑冷卻系統）
一套 雙螺桿擠出機擠壓系統 （螺桿，機筒）
一套 筒體加熱，冷卻系統
一套 抽真空系統
一套 吊桿機頭
2 雙螺桿喂料系統 1套
一套 雙螺桿主喂料系統
3 水冷拉條造粒輔機 1套
一臺 4米水槽 （可移動）
一臺 吹干機
一臺 切粒機
一臺 儲料桶
一臺 托板
4 電柜 1套
5 備品備件 詳見附件
3 付款方式： 需方支付合同總額30％預付款后合同生效；需方帶料在供方試機合格后，付合同總額70％.供方發貨.
4 交貨時間： 單條生產線的交貨期為合同生效后35天。
5 包裝： 薄膜包裝，供方保證在運輸過程中設備完好無損。
6 報價有效期： 30天。
7 質量要求： 質量標準按照J(rèn)B/5420-2001《平行同向雙螺桿擠出機》執行
技術附件

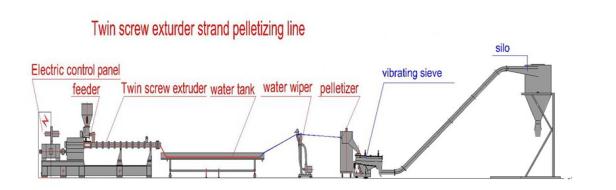

1: 生產工藝流程圖
2: 設備主要參數 ：
序號 描述 參數
1 主電機功率 50kw
3 螺桿長徑比 40
4 螺桿直徑 49.5
5 螺桿轉速 500rpm
2 總加熱功率 40kw
6
7 設備尺寸
設備重量 長16-24米, 寬1.5米, 高2米
～4T
3設備詳細配置
3.1雙螺桿喂料系統
1 雙螺桿喂料機 1臺
雙螺桿喂料系統定量均勻把物料加入雙螺桿擠出機內, 主要包括: 料斗, 喂料減速機，分配齒輪箱，輸送螺桿，變頻調速系統。
電機參數：
功率: 1.5kw
380v 50HZ 1450rpm 交流電機。
減速比: 11
變頻器：松日騰變頻器，
